产品介绍/Product
金属环垫
所属分类：金属垫片
编　　号：3120005035
规　　格：详细规格面议
型　　号：详细型号面议
产品价格：面议
BX型金属环垫 RX型金属环垫 八角形金属环垫
　 　 　
金属接口环垫 金属透镜垫 椭圆形金属环垫

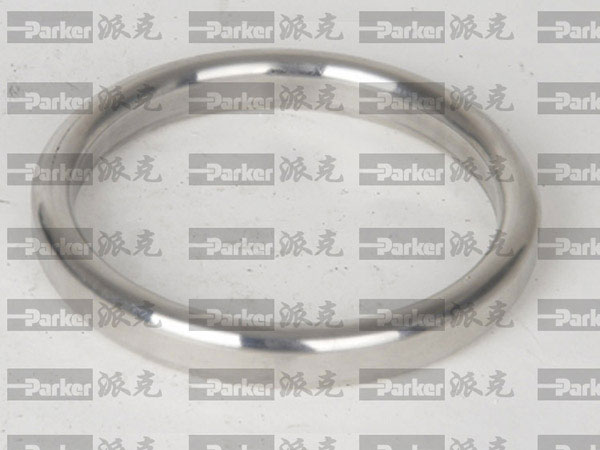

椭圆形金属环垫
这种金属环垫是用金属材料由锻造及热处理和机械加工成截面形状为椭圆型的实体金属垫片，具有径向自紧密封作用，是标准的R型金属环垫的一种，其作用原理是是靠垫片与法兰梯型槽的内外面（主要是外侧面）的接触，并通过压紧从而形成密封作用。
椭圆形金属环垫安装在法兰面的梯型环槽内，当拧紧连接螺栓时，受轴向压缩与上下梯型槽帖紧，产生塑性变形，形成一环状密封带，建立初始密封。升压后，在介质压力的作用下，使环垫径向扩张。垫片与梯形槽的斜面更加帖紧，产生自紧作用。但是，介质压力的升高同样会使法兰和连接螺栓变形，造成成密封面间的相对分离，垫片密封比相对下降，因而，环垫可以认为是半自紧密封。
椭圆型环垫与法兰槽是线接触，密封性能好，但加工精度要求高，因而制造成本较高，同时选用椭圆型金属环垫材质硬度应低于法兰面15~20HB,而且建议不要重复使用。
椭圆形金属环垫性能特点：
1、耐高温、耐高压，适用于高压法兰；
2、密封持久可靠；
3、适应压力、温度有波动的工况条件；
应用范围： 通常应用于高温高压蒸气，气体，溶剂的管法兰，塔槽，压力容器，高速接合面，高温高压阀，盖。石油天然气工业中的井口装置和采油树上的密封
金属环垫最早来源于美国，在20世纪20年代最早使用于锅炉领域，后来用于人孔盖，高压釜其它窗口的密封，以后在石油生产和炼油工业中格外受到重视。随着蒸汽动力装置的温度和压力增加，金属环垫的用途就越来越广泛。
椭圆形金属环垫材料材质选择：
材料 最大硬度 标示 温度℃
Brinell HB Rocknell HB Min Max
Soft Iron 90 56 P -40 540
Low C/S 120 68 S -60 500
SS410 170 86 S410 -40 850
SS304 160 83 S304 -250 540
SS316 160 83 S316 -200 815
SS347 160 83 S347 -200 870
4-6%Cr,0.5% Mo, 130 72 F5 -40 650
Copper 80 -- C -100 315
Aluminum 35 -- A -200 425
Inconel 600 150 78 Y -100 1095
Inconel 825 150 78 W -100 1095
Monel 400 150 78 M -100 760
Titanium 215 77 T -200 540
Nikel 200 110 58 N -200 760
Hastelloy B2 230 121 X1 -100 1095
Hastelloy C276 210 110 X2 -100 1095


椭圆形金属环垫的尺寸极限偏差：
尺寸名称 代 号 极限偏差
环垫的节径 P ±0.18
环垫的宽度 A ±0.20
环垫的高度 H ±0.4¹
八角形环垫的底面宽度 C ±0.2
角度23°   ±0.5°
环垫的圆角半径 R ±0.4
1）只要环垫的任意两点之高度差不超过0.4mm环垫高度（H）的极限偏差可为+1.2mm


椭圆形金属环垫主要性能参数：
垫片系数
　		 m=5.50-6.50
垫片使用压力 ≤42MPa
垫片使用温度 -196℃-1000℃
最小预紧比压 y=126.6-182.8MPa

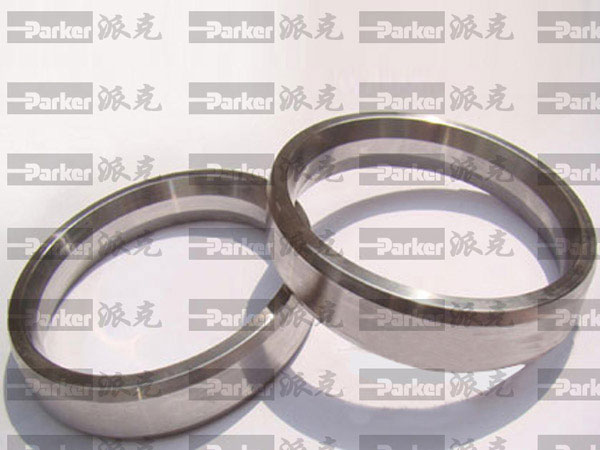

八角形金属环垫
这种金属环垫是用金属材料由锻造及热处理和机械加工成截面形状为八角型的实体金属垫片，具有径向自紧密封作用，是标准的R型金属环垫的一种，其作用原理是是靠垫片与法兰梯型槽的内外面（主要是外侧面）的接触，并通过压紧从而形成密封作用。
八角形金属环垫安装在法兰面的梯型环槽内，当拧紧连接螺栓时，受轴向压缩与上下梯型槽帖紧，产生塑性变形，形成一环状密封带，建立初始密封。升压后，在介质压力的作用下，使环垫径向扩张。垫片与梯形槽的斜面更加帖紧，产生自紧作用。但是，介质压力的升高同样会使法兰和连接螺栓变形，造成成密封面间的相对分离，垫片密封比相对下降，因而，环垫可以认为是半自紧密封。
八角形金属环垫与法兰槽相配主要是面接触，与椭圆形环垫相比虽然不易与法兰槽达到密合，但却能再次使用，并且因截面是由直线构成容易加工。同时选用八角形金属环垫材质硬度应低于法兰面15~20HB。
八角形金属环垫性能特点：
1、耐高温、耐高压，适用于高压法兰；
2、密封持久可靠；
3、适应压力、温度有波动的工况条件；
八角形金属环垫应用范围： 通常应用于高温高压蒸气，气体，溶剂的管法兰，塔槽，压力容器，高速接合面，高温高压阀，盖。石油天然气工业中的井口装置和采油树上的密封
金属环垫最早来源于美国，在20世纪20年代最早使用于锅炉领域，后来用于人孔盖，高压釜其它窗口的密封，以后在石油生产和炼油工业中格外受到重视。随着蒸汽动力装置的温度和压力增加，金属环垫的用途就越来越广泛。
金属环垫的主要结构形式：
八角形金属环垫材料材质选择：
材料 最大硬度 标示 温度℃
Brinell HB Rocknell HB Min Max
Soft Iron 90 56 P -40 540
Low C/S 120 68 S -60 500
SS410 170 86 S410 -40 850
SS304 160 83 S304 -250 540
SS316 160 83 S316 -200 815
SS347 160 83 S347 -200 870
4-6%Cr,0.5% Mo, 130 72 F5 -40 650
Copper 80 -- C -100 315
Aluminum 35 -- A -200 425
Inconel 600 150 78 Y -100 1095
Inconel 825 150 78 W -100 1095
Monel 400 150 78 M -100 760
Titanium 215 77 T -200 540
Nikel 200 110 58 N -200 760
Hastelloy B2 230 121 X1 -100 1095
Hastelloy C276 210 110 X2 -100 1095


八角形金属环垫的尺寸极限偏差：


尺寸名称 代 号 极限偏差
环垫的节径 P ±0.18
环垫的宽度 A ±0.20
环垫的高度 H ±0.4¹
八角形环垫的底面宽度 C ±0.2
角度23°   ±0.5°
环垫的圆角半径 R ±0.4
1）只要环垫的任意两点之高度差不超过0.4mm环垫高度（H）的极限偏差可为+1.2mm


八角形金属环垫主要性能参数：


垫片系数
　		 m=5.50-6.50
垫片使用压力 ≤42MPa
垫片使用温度 -196℃-1000℃
最小预紧比压 y=126.6-182.8MPa

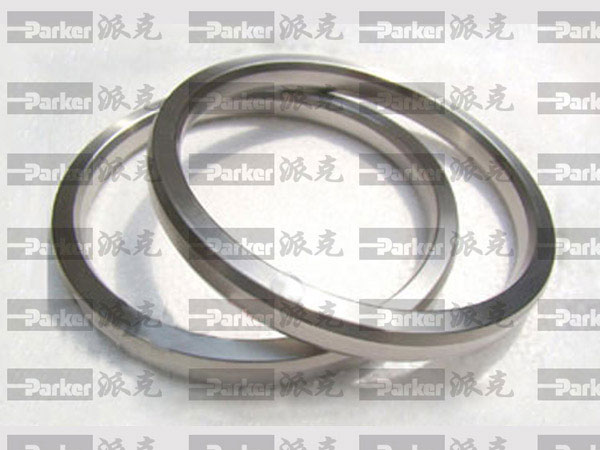

RX型金属环垫
这种金属环垫是用金属材料由锻造及热处理和机械加工成截面形状为RX型的实体金属垫片，具有径向自紧密封作用，是特殊的八角形金属环垫的一种，其作用原理是靠垫片与法兰梯型槽的内外面（主要是外侧面）的接触，并通过压紧从而形成密封作用。
RX型金属环垫安装在法兰面的梯型环槽内，当拧紧连接螺栓时，受轴向压缩与上下梯型槽帖紧，产生塑性变形，形成一环状密封带，建立初始密封。升压后，在介质压力的作用下，使环垫径向扩张。垫片与梯形槽的斜面更加帖紧，产生自紧作用。但是，介质压力的升高同样会使法兰和连接螺栓变形，造成成密封面间的相对分离，垫片密封比相对下降，RX型金属环垫是属于压力自紧型环垫。
某些尺寸的RX型环垫应有贯通环截面的压力通孔。
RX型金属环垫性能特点：
1、耐高温、耐高压，适用于高压法兰；
2、密封持久可靠；
3、适应压力、温度有波动的工况条件；
应用范围： 通常应用于高温高压蒸气，气体，溶剂的管法兰，塔槽，压力容器，高速接合面，高温高压阀，盖。石油天然气工业中的井口装置和采油树上的密封
金属环垫最早来源于美国，在20世纪20年代最早使用于锅炉领域，后来用于人孔盖，高压釜其它窗口的密封，以后在石油生产和炼油工业中格外受到重视。随着蒸汽动力装置的温度和压力增加，金属环垫的用途就越来越广泛。
RX型金属环垫材料材质选择：
材料 最大硬度 标示 温度℃
Brinell HB Rocknell HB Min Max
Soft Iron 90 56 P -40 540
Low C/S 120 68 S -60 500
SS410 170 86 S410 -40 850
SS304 160 83 S304 -250 540
SS316 160 83 S316 -200 815
SS347 160 83 S347 -200 870
4-6%Cr,0.5% Mo, 130 72 F5 -40 650
Copper 80 -- C -100 315
Aluminum 35 -- A -200 425
Inconel 600 150 78 Y -100 1095
Inconel 825 150 78 W -100 1095
Monel 400 150 78 M -100 760
Titanium 215 77 T -200 540
Nikel 200 110 58 N -200 760
Hastelloy B2 230 121 X1 -100 1095
Hastelloy C276 210 110 X2 -100 1095


RX型金属环垫的尺寸极限偏差：


尺寸名称 代 号 极限偏差
环垫的节径 P ±0.13
环垫的宽度 A +0.20
环垫的高度 H +0.4
RX型环垫的底面宽度 C +0.15
角度23°   ±0.3°
环垫的圆角半径 R ±0.5


RX型金属环垫主要性能参数：


垫片系数
　		 m=5.50-6.50
垫片使用压力 ≤70MPa
垫片使用温度 -196℃-1000℃
最小预紧比压 y=126.6-182.8MPa

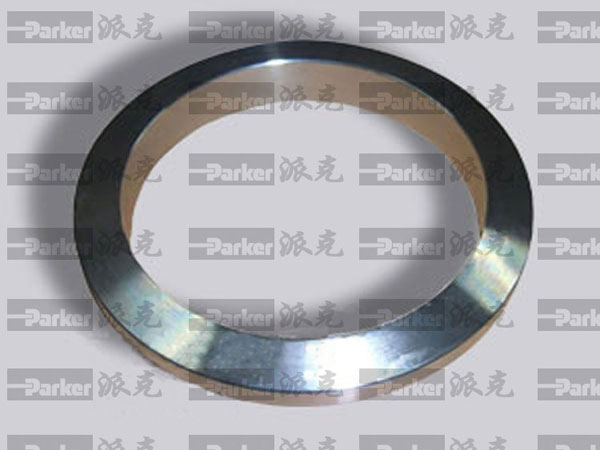

BX型金属环垫
这种金属环垫是用金属材料由锻造及热处理和机械加工成截面形状为BX型的实体金属垫片，具有径向自紧密封作用，是特殊的八角形金属环垫的一种，其作用原理是靠垫片与法兰梯型槽的内外面（主要是外侧面）的接触，并通过压紧从而形成密封作用。
BX型金属环垫安装在法兰面的梯型环槽内，当拧紧连接螺栓时，受轴向压缩与上下梯型槽帖紧，产生塑性变形，形成一环状密封带，建立初始密封。升压后，在介质压力的作用下，使环垫径向扩张。垫片与梯形槽的斜面更加帖紧，产生自紧作用。但是，介质压力的升高同样会使法兰和连接螺栓变形，造成成密封面间的相对分离，垫片密封比相对下降，BX型金属环垫是属于压力自紧型环垫。
某些尺寸的BX型环垫应有贯通环截面的压力通孔。
BX型金属环垫性能特点：
1、耐高温、耐高压，适用于高压法兰；
2、密封持久可靠；
3、适应压力、温度有波动的工况条件；
应用范围： 通常应用于高温高压蒸气，气体，溶剂的管法兰，塔槽，压力容器，高速接合面，高温高压阀，盖。石油天然气工业中的井口装置和采油树上的密封
金属环垫最早来源于美国，在20世纪20年代最早使用于锅炉领域，后来用于人孔盖，高压釜其它窗口的密封，以后在石油生产和炼油工业中格外受到重视。随着蒸汽动力装置的温度和压力增加，金属环垫的用途就越来越广泛。
BX型金属环垫材料材质选择：
材料 最大硬度 标示 温度℃
Brinell HB Rocknell HB Min Max
Soft Iron 90 56 P -40 540
Low C/S 120 68 S -60 500
SS410 170 86 S410 -40 850
SS304 160 83 S304 -250 540
SS316 160 83 S316 -200 815
SS347 160 83 S347 -200 870
4-6%Cr,0.5% Mo, 130 72 F5 -40 650
Copper 80 -- C -100 315
Aluminum 35 -- A -200 425
Inconel 600 150 78 Y -100 1095
Inconel 825 150 78 W -100 1095
Monel 400 150 78 M -100 760
Titanium 215 77 T -200 540
Nikel 200 110 58 N -200 760
Hastelloy B2 230 121 X1 -100 1095
Hastelloy C276 210 110 X2 -100 1095


BX型金属环垫的尺寸极限偏差：


尺寸名称 代 号 极限偏差
环垫的节径 P ±0.18
环垫的宽度 A +0.20
0
环垫的高度 H +0.20
0
RX环垫的底面宽度 C +0.20
0
角度23°   ±0.15°
环垫的圆角半径 R ±0.4
BX型环垫上所有23°角的平面，其表面粗糙度应不大于0.8μm


BX型金属环垫主要性能参数：


垫片系数
　		 m=5.50-6.50
垫片使用压力 ≤150MPa
垫片使用温度 -196℃-1000℃
最小预紧比压 y=126.6-182.8MPa

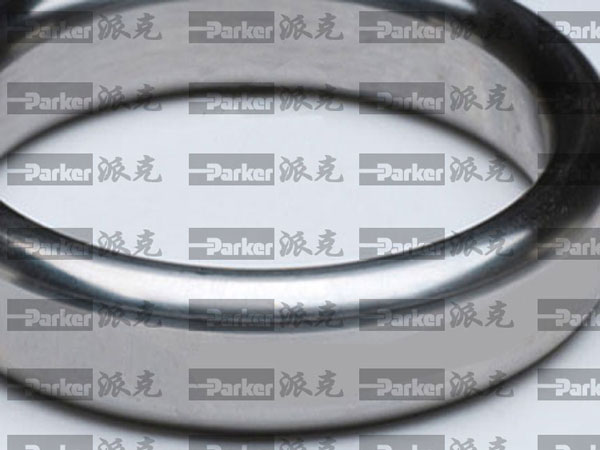

金属透镜垫
高压管道连接中，广泛使用透镜垫密封结构。透镜垫的密封面均为球面，与管道的锥形密封面相接触，初始状态为一环线。在预紧力作用下，透镜垫在接触处产生塑性变形，环线变成环带，密封性能较好。由于接触面是由球面和斜面自然形成，垫片易对中。透镜垫片密封属于强制密封，密封面为球面与锥面相接触，易出现压痕，零件的互换性较差。此外，垫片制造成本较高，加工也较困难。

金属透镜垫性能特点：
1、耐高温、耐高压，适用于高压法兰；
2、密封持久可靠；
3、适应压力、温度有波动的工况条件；
金属透镜垫应用范围： 我国通用机械行业现行角式高压阀门端法兰，采用透镜垫密封，其适用公称压力为16.0～32.0Mpa；公称通径为3～200mm；使用温度为－30～200℃，常用于高压含氢含酸介质的密封。
金属环垫最早来源于美国，在20世纪20年代最早使用于锅炉领域，后来用于人孔盖，高压釜其它窗口的密封，以后在石油生产和炼油工业中格外受到重视。随着蒸汽动力装置的温度和压力增加，金属环垫的用途就越来越广泛。

金属透镜垫材料材质选择：
材料 最大硬度 标示 温度℃
Brinell HB Rocknell HB Min Max
Soft Iron 90 56 P -40 540
Low C/S 120 68 S -60 500
SS410 170 86 S410 -40 850
SS304 160 83 S304 -250 540
SS316 160 83 S316 -200 815
SS347 160 83 S347 -200 870
4-6%Cr,0.5% Mo, 130 72 F5 -40 650
Copper 80 -- C -100 315
Aluminum 35 -- A -200 425
Inconel 600 150 78 Y -100 1095
Inconel 825 150 78 W -100 1095
Monel 400 150 78 M -100 760
Titanium 215 77 T -200 540
Nikel 200 110 58 N -200 760
Hastelloy B2 230 121 X1 -100 1095
Hastelloy C276 210 110 X2 -100 1095


金属透镜垫的尺寸极限偏差：
尺寸名称 代 号 极限偏差
环垫的节径 P ±0.18
环垫的宽度 A +0.20
0
环垫的高度 H +0.20
0
金属透镜垫的底面宽度 C +0.20
0
角度23°   ±0.15°
环垫的圆角半径 R ±0.4
金属透镜垫上所有23°角的平面，其表面粗糙度应不大于0.8μm


金属透镜垫主要性能参数：
垫片系数
　		 m=5.50-6.50
垫片使用压力 ≤32MPa
垫片使用温度 -196℃-1000℃
最小预紧比压 y=126.6-182.8MPa
