产品介绍/Product
金属缠绕垫片
所属分类：半金属垫片
编　　号：3120002829
规　　格：详细规格面议
型　　号：详细型号面议
产品价格：面议

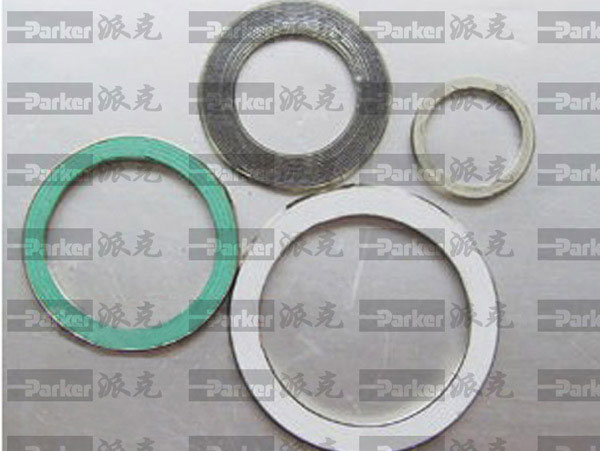

基本型金属缠绕垫片 带外环金属缠绕垫片 带内外环金属缠绕垫片
　 　 　
异型金属缠绕垫片 金属缠绕垫片 带内环金属缠绕垫片
　 　
特殊材质缠绕垫片 　 　

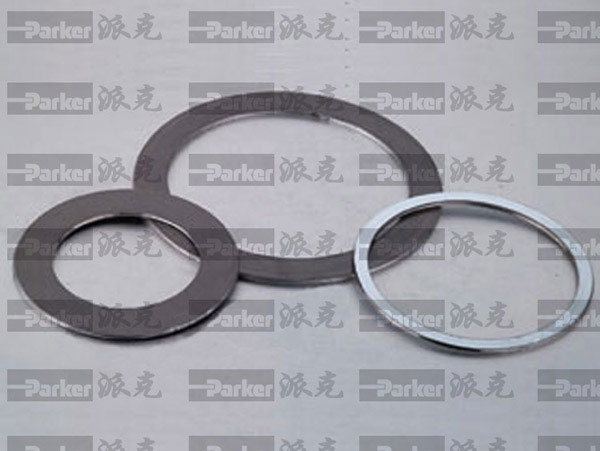

基本型金属缠绕垫片
通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中
性能特点：
缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
使用设备:石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。
缠绕垫片结构形式及代号和使用法兰类别：
基本型式
 		 代号 适用的法兰密封面 厚度(mm)
V型基本体/环 W型基本体/环
基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5
带内环型 B或RIR型 榫槽面、凹凸面、平面和凹槽面 3.2/2
4.5/3		 4.8/3.0
5.5/4.0
7.5/5.0
带定位环型 C或CG型 平面或凸面
带内环及定位环型 D或CGI型 平面或凸面
材料:
1.基本型缠绕金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200

2. 基本型缠绕非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力如下表：

缠绕垫片各种非金属材料主要技术参数：
材料 标识代号 温度 ℃ 最大工作压力 适用介质 压缩率% 回弹率% 应力松驰率%
膨胀石墨 F.G.
 		 -220--550 250 BAR 腐蚀性介质 18--30 ≥17 ≤18
特制石棉带 ASB
 		 -150--450 100 BAR
 		 般气密性 18--30 ≥19 ≤28
聚四氟乙烯 PTFE -200-- 250 100 BAR 腐蚀性介质 18--30 ≥15 ≤13
无石棉材料 NAF
 		 -100--350 100 BAR 一般气密性 18--30 ≥19 ≤28
云 母 MICA
 		 -150--800 100 BAR 特高温 18--30 ≥19
陶 瓷 CER
 		 -200--1090 100 BAR 超高温 18--40 ≥19


下表用于对内环及缠绕金属带的材质选择：

材料名称
 		 缩写标记 硬度(HB) 温度(°C)
SUS 304 304 130~180 -195~+550
SUS 316L 316L 130~180 -100~+550
SUS 321 321 130~190 -195~+760
HASTELLOR-B2 HASTB 215
 		 -185~+1090
INCONEL-600 INC600 150 -100~+1090
MONEL-400 MON 150
 		 -130~+820
钛 T2 215
 		 -195~+1090


金属缠绕垫片基本体厚度公差：

项目
 		 厚度(mm) 公差(mm)
垫片厚度 4.5, 3.2 +0.2
-0.1
环厚度 3.0 ±0.25

下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：


 		 DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44		 API 605 公差
内环内径
垫片内径		 <=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60"   ±1.3
>1600 >60"   ±1.6
垫片外径 <=600 <=24" <=24" ±0.9
>600 and <=16000 >24" and <=60" >24" and <=60" ±1.8
1600 >60"   ±2.2
外环外径     >=1/2" and <=60" ±0.9
<=600 <=24"   0-1.0
>600 and <=1000 >24" and <=34"   0-1.8
>1000 and <=1600" >34" and <=60   0-2.2

金属石墨缠绕垫片主要性能参数：


缠绕垫片系数
 		 m=2.5-4
缠绕垫片使用压力 ≤25MPa
缠绕垫片使用温度 -196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压 y=68MPa

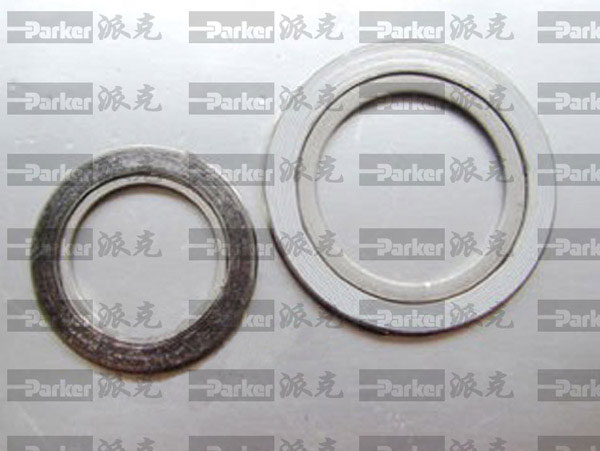

带内环金属缠绕垫片
内环一般采用和缠绕钢带相同材料符合管道介质耐腐蚀要求通常优于管道或法兰的材料， 根据标准要求先将金属缠绕带固定在内环上然后用金属缠绕带与石墨、石棉、聚四氟乙烯、无石棉等非金属缠绕带不断相互交替重迭螺旋缠绕而成，在末端用点焊方式将金属带固定。内环又叫加强环以避免缠绕垫片的散圈。
性能特点：带内环金属缠绕垫片利用内环的控制使垫片得到最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。般用在中低压的榫槽面和平面或凹凸面的法兰中
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。
缠绕垫片结构形式及代号和使用法兰类别：
基本型式
 		 代号 适用的法兰密封面 厚度(mm)
V型基本体/环 W型基本体/环
基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5
带内环型 B或RIR型 榫槽面、凹凸面、平面和凹槽面 3.2/2
4.5/3		 4.8/3.0
5.5/4.0
7.5/5.0
带外环型 C或CG型 平面或凸面
带内环及外环型 D或CGI型 平面或凸面
材料:
1.带内环金属缠绕垫片金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200

2. 带内环金属缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力



缠绕垫片各种非金属材料主要技术参数：
材料 标识代号 温度 ℃ 最大工作压力 适用介质 压缩率% 回弹率% 应力松驰率%
膨胀石墨 F.G.

-220--550		 250 BAR 腐蚀性介质
18--30		 ≥17 ≤18
特制石棉带 ASB
 		 -150--450 100 BAR
 		 般气密性 18--30 ≥19 ≤28
聚四氟乙烯 PTFE -200-- 250 100 BAR 腐蚀性介质 18--30 ≥15 ≤13
无石棉材料 NAF
 		 -100--350 100 BAR 一般气密性 18--30 ≥19 ≤28
云 母 MICA
 		 -150--800 100 BAR 特高温 18--30 ≥19
陶 瓷 CER
 		 -200--1090 100 BAR 超高温 18--40 ≥19


下表用于对内环及缠绕金属的材质选择：


材料名称
 		 缩写标记 硬度(HB) 温度(°C)
SUS 304 304 130~180 -195~+550
SUS 316L 316L 130~180 -100~+550
SUS 321 321 130~190 -195~+760
HASTELLOR-B2 HASTB 215
 		 -185~+1090
INCONEL-600 INC600 150 -100~+1090
MONEL-400 MON 150
 		 -130~+820
钛 TI 215
 		 -195~+1090


缠绕垫片基本体厚度公差：


项目
 		 厚度(mm) 公差(mm)
垫片厚度 4.5, 3.2 +0.2
-0.1
环厚度 3.0 ±0.25

下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：



 		 DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44		 API 605 公差
内环内径
垫片内径		 <=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60"   ±1.3
>1600 >60"   ±1.6
垫片外径 <=600 <=24" <=24" ±0.9
>600 and <=16000 >24" and <=60" >24" and <=60" ±1.8
1600 >60"   ±2.2
外环外径     >=1/2" and <=60" ±0.9
<=600 <=24"   0-1.0
>600 and <=1000 >24" and <=34"   0-1.8
>1000 and <=1600" >34" and <=60   0-2.2

常用金属石墨缠绕垫片主要性能参数：


缠绕垫片系数
 		 m=2.5-4
缠绕垫片使用压力 ≤25MPa
缠绕垫片使用温度 -196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压 y=68MPa

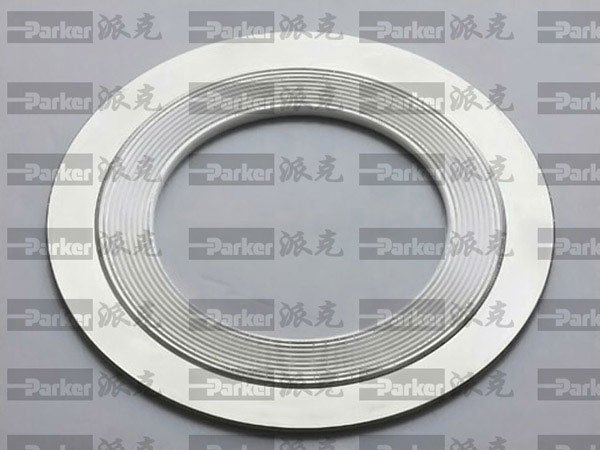

带外环金属缠绕垫片
在基本型金属缠绕垫片的外面加套一个金属外环用于法兰和垫片之间的对位和控制垫片压紧力，外环又叫对中环，国外一般采用镀锌或喷塑的碳钢材料或采用管道或法兰相同材料
性能特点：由于外环的存在容易对中，因而拆装便捷，并利用外环来控制其最大压紧度，带外环缠绕垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。带外环金属缠绕垫片一般用于中低压的平面和凸面法兰中。
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。
缠绕垫片结构形式及代号和使用法兰类别：
基本型式
 		 代号 适用的法兰密封面 厚度(mm)
V型基本体/环 W型基本体/环
基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5
带内环型 B或RIR型 榫槽面、凹凸面、平面和凹槽面 3.2/2
4.5/3		 4.8/3.0
5.5/4.0
7.5/5.0
带定位环型 C或CG型 平面或凸面
带内环及定位环型 D或CGI型 平面或凸面
材料:
1.　带外环金属缠绕垫片金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200

2. 带外环金属缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力



缠绕垫片各种非金属材料主要技术参数：
材料 标识代号 温度 ℃ 最大工作压力 适用介质 压缩率% 回弹率% 应力松驰率%
膨胀石墨 F.G.
 		 -220--550 250 BAR 腐蚀性介质
18--30		 ≥17 ≤18
特制石棉带 ASB
 		 -150--450 100 BAR
 		 般气密性 18--30 ≥19 ≤28
聚四氟乙烯 PTFE -200-- 200 100 BAR 腐蚀性介质 18--30 ≥15 ≤13
无石棉材料 NA
 		 -100--350 100 BAR 一般气密性 18--30 ≥19 ≤28
云 母 MICA
 		 -150--800 100 BAR 特高温 18--30 ≥19
陶 瓷 CER
 		 -200--1090 100 BAR 超高温 18--40 ≥19


下表用于对常用外环及缠绕金属的材质选择：


材料名称
 		 缩写标记 硬度(HB) 温度(°C)
碳钢（Carbon steel) CS 120 -40~+540
SUS 304 304 130~180 -195~+550
SUS 316L 316L 130~180 -100~+550
SUS 321 321 130~190 -195~+760
HASTELLOR-B2 HASTB 215
 		 -185~+1090
INCONEL-600 INC600 150 -100~+1090
MONEL-400 MON 150
 		 -130~+820
钛 TI 215
 		 -195~+1090

※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理

缠绕垫片基本体厚度公差：


项目
 		 厚度(mm) 公差(mm)
垫片厚度 4.5, 3.2 +0.2
-0.1
环厚度 3.0 ±0.25

下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：



 		 DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44		 API 605 公差
内环内径
垫片内径		 <=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60"   ±1.3
>1600 >60"   ±1.6
垫片外径 <=600 <=24" <=24" ±0.9
>600 and <=16000 >24" and <=60" >24" and <=60" ±1.8
1600 >60"   ±2.2
外环外径     >=1/2" and <=60" ±0.9
<=600 <=24"   0-1.0
>600 and <=1000 >24" and <=34"   0-1.8
>1000 and <=1600" >34" and <=60   0-2.2

常用金属石墨缠绕垫片主要性能参数：


缠绕垫片系数
 		 m=2.5-4
缠绕垫片使用压力 ≤25MPa
缠绕垫片使用温度 -196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压 y=68MPa

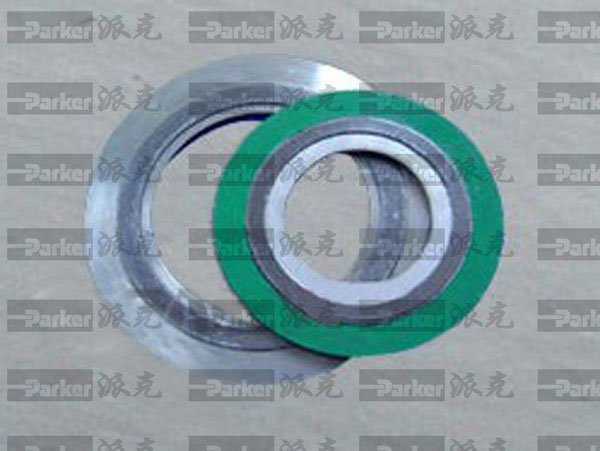

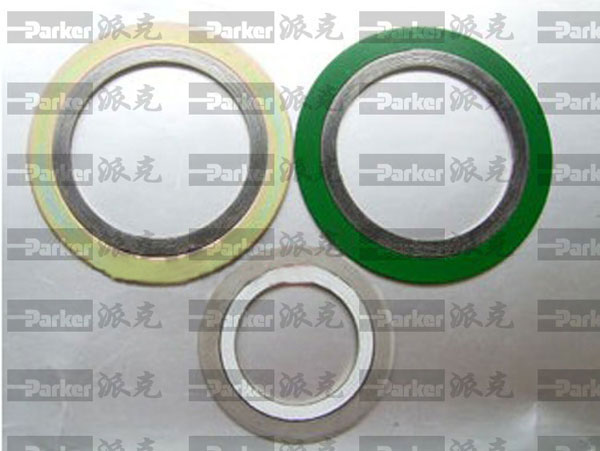

带内外环金属缠绕垫片
目前应用最广泛的一种密封垫片，为半金属密封垫片中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。为加强主体和准确定位采用金属内加强环和外定位环形式，利用内外环来控制其最大压紧度起到加强的作用并避免基本体的散圈，由于外环的存在使得垫片安装起来更加方便,一般用于中低压的平面和凸面法兰中
带内外环缠绕垫片性能特点：能耐高温、高压和适应超低温或真空下的条件使用，对垫片接触的法兰密封面的表面精度要求不高,拆装便捷
缠绕垫使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。
缠绕垫片结构形式及代号和使用法兰类别：
基本型式
 		 代号 适用的法兰密封面 厚度(mm)
V型基本体/环 W型基本体/环
基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5
带内环型 B或RIR型 榫槽面、凹凸面、平面和凹槽面 3.2/2
4.5/3		 4.8/3.0
5.5/4.0
7.5/5.0
带外环型 C或CG型 平面或凸面
带内环及外环型 D或CGI型 平面或凸面
材料:
1.　带内外环缠绕垫金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200

2.带内外环缠绕垫非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力



内外环缠绕垫片各种非金属材料主要技术参数：
材料 标识代号 温度 ℃ 最大工作压力 适用介质 压缩率% 回弹率% 应力松驰率%
膨胀石墨 F.G.
 		 -220--550 250 BAR 腐蚀性介质
18--30		 ≥17 ≤18
特制石棉带 ASB
 		 -150--450 100 BAR
 		 般气密性 18--30 ≥19 ≤28
聚四氟乙烯 PTFE -200-- 200 100 BAR 腐蚀性介质 18--30 ≥15 ≤13
无石棉材料 NA
 		 -100--350 100 BAR 一般气密性 18--30 ≥19 ≤28
云 母 MICA
 		 -150--800 100 BAR 特高温 18--30 ≥19
陶 瓷 CER
 		 -200--1090 100 BAR 超高温 18--40 ≥19


下表用于对常用内外环及缠绕金属的材质选择：


材料名称
 		 缩写标记 硬度(HB) 温度(°C)
碳钢（Carbon steel) CS 120 -40~+540
SUS 304 304 130~180 -195~+550
SUS 316L 316L 130~180 -100~+550
SUS 321 321 130~190 -195~+760
HASTELLOR-B2 HASTB 215
 		 -185~+1090
INCONEL-600 INC600 150 -100~+1090
MONEL-400 MON 150
 		 -130~+820
钛 TI 215
 		 -195~+1090

※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理

金属缠绕垫片基本体厚度公差：


项目
 		 厚度(mm) 公差(mm)
垫片厚度 4.5, 3.2 +0.2
-0.1
环厚度 3.0 ±0.25

下表是带内外环金属缠绕垫片直径公差（即用于法兰的名义管道直径）：



 		 DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44		 API 605 公差
内环内径
垫片内径		 <=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60"   ±1.3
>1600 >60"   ±1.6
垫片外径 <=600 <=24" <=24" ±0.9
>600 and <=16000 >24" and <=60" >24" and <=60" ±1.8
1600 >60"   ±2.2
外环外径     >=1/2" and <=60" ±0.9
<=600 <=24"   0-1.0
>600 and <=1000 >24" and <=34"   0-1.8
>1000 and <=1600" >34" and <=60   0-2.2

常用金属石墨缠绕垫片主要性能参数：


缠绕垫片系数
 		 m=2.5-4
缠绕垫片使用压力 ≤25MPa
缠绕垫片使用温度 -196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压 y=68MPa

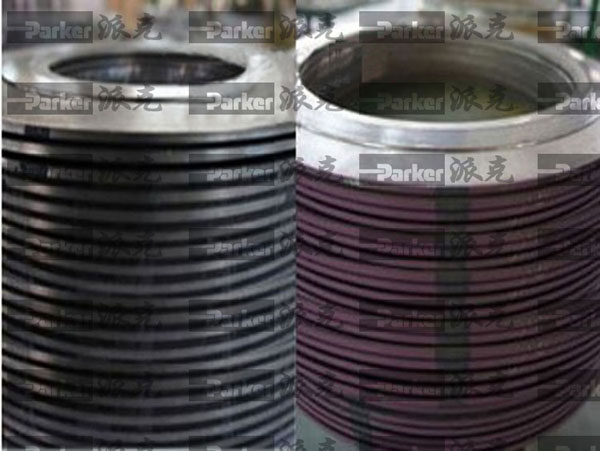

特殊材质缠绕垫片
采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料作为缠绕钢带和内外环和高纯核级石墨、膨胀聚四氟乙烯、无石棉等非金属材料缠绕而成的缠绕垫片，用于各类耐高底温，内强腐蚀，强辐射等特殊工况条件下的法兰密封。
性能特点：能在各种超高温.低温循环交变，强腐蚀和强辐射各种极端苛刻条件下保持其优良的密封性能。
使用设备:石油、化工、冶金、核电、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。
缠绕垫片结构形式及代号和使用法兰类别：
基本型式
 		 代号 适用的法兰密封面 厚度(mm)
V型基本体/环 W型基本体/环
基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5
带内环型 B或RIR型 榫槽面、凹凸面、平面和凹槽面 3.2/2
4.5/3		 4.8/3.0
5.5/4.0
7.5/5.0
带定位环型 C或CG型 平面或凸面
带内环及定位环型 D或CGI型 平面或凸面
特殊材料:
1.　特殊材质缠绕垫片金属带：采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料。
A. 采用厚度为0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特种钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷


2.特殊材质缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力



缠绕垫片各种非金属材料主要技术参数：
材料 标识代号 温度 ℃ 最大工作压力 适用介质 压缩率% 回弹率% 应力松驰率%
膨胀石墨 F.G.
 		 -220--550 420 BAR 腐蚀性介质 18--30 ≥17 ≤18
特制石棉带 ASB
 		 -150--450 150 BAR
 		 般气密性 18--30 ≥19 ≤28
聚四氟乙烯 PTFE -200-- 200 150 BAR 腐蚀性介质 18--30 ≥15 ≤13
无石棉材料 NA
 		 -100--350 150 BAR 一般气密性 18--30 ≥19 ≤28
云 母 MICA
 		 -150--800 150 BAR 特高温 18--30 ≥19
陶 瓷 CER
 		 -200--1090 150 BAR 超高温 18--40 ≥19

下表用于对常用内外环及金属缠绕钢带的材质选择：

材料名称
 		 缩写标记 硬度(HB) 极限温度(°C)
碳钢（Carbon steel) CRS 120 -40~+540
304不锈钢 304 130~180 -195~+760
304L不锈钢 304L 130~180 -195~+760
316L不锈钢 316L 130~180 -100~+760
317L不锈钢 317L   -100~+760
321不锈钢 321 130~190 -195~+760
347不锈钢 321   -185~+760
20CB-3(ALLOY 20) A-20
 		 -185~+1090
HASTELLOY-B2 HAST B 215
 		 -185~+1090
HASTELLOY-C276 HAST C
 		 -185~+1090
INCOLOY-800 IN 800   -100~+870
INCOLOY-825 IN 825   -100~+870
INCONEL-600 INC 600 150 -100~+1090
INCONEL-625 INC 625   -100~+1090
INCONEL-X750 INX   -100~+1090
MONEL-400 MON 150
 		 -130~+820
NICKEL-200(镍） NI
 		 -195~+760
TITANIUM(钛) TI 215
 		 -195~+1090

※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理
※根据工况选用不同特殊材料为基体的缠绕垫温度，压力和内腐蚀性等随材料而不同。
※采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等缠绕钢带时，内环材料一般选用相等于或好于选用的缠绕钢带材料。

缠绕垫片基本体厚度公差：

项目
 		 厚度(mm) 公差(mm)
垫片厚度 4.5, 3.2 +0.2
-0.1
环厚度 3.0 ±0.25

下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：



 		 DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44		 API 605 公差
内环内径
垫片内径		 <=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60"   ±1.3
>1600 >60"   ±1.6
垫片外径 <=600 <=24" <=24" ±0.9
>600 and <=16000 >24" and <=60" >24" and <=60" ±1.8
1600 >60"   ±2.2
外环外径     >=1/2" and <=60" ±0.9
<=600 <=24"   0-1.0
>600 and <=1000 >24" and <=34"   0-1.8
>1000 and <=1600" >34" and <=60   0-2.2

常用金属石墨缠绕垫片主要性能参数：


缠绕垫片系数
 		 m=2.5-4
缠绕垫片使用压力 ≤25MPa
缠绕垫片使用温度 -196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压 y=68MPa
添加时间：2013-12-23　　浏览次数：35

　



oo
