产品介绍/Product

金属波纹复合垫片

所属分类：半金属垫片
编　　号：3120002828
规　　格：详细规格面议
型　　号：详细型号面议
产品价格：面议

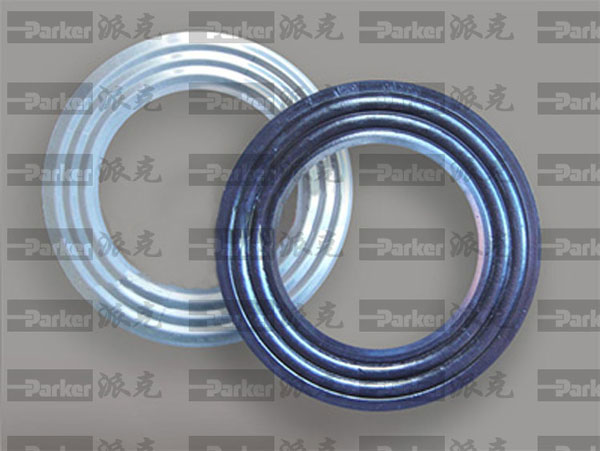

金属波纹复合垫片
一种金属复合垫片，又称波纹活压垫片，先用金属薄板压制成同心的波纹形状，由波纹提供机械支撑，其回弹性能根据采用的形式、金属厚度、波纹间距及波纹高度来决定。再根据需要加贴软质密封层材料，使金属波纹复合垫片具有更好的压缩回弹性能，由于与其它密封面的接触是多个同心圆的线接触，因此具有迷宫密封作用，根据不同的介质和工况条件，可选择柔性石墨、PTFE、无石棉板或其它一些软金属，粘贴在垫片的二面，利用软性覆盖层的密封性以及金属的强度、弹性好的优点，以达到更好的密封效果，大多数情况下我们推荐石墨作为密封层，当介质对石墨产生反应或要求洁净环境时我们建议选择新近推出性能卓越的膨体四氟作粘贴层，一般不需要很大的压紧力，即可达到密封效果。
金属波纹复合垫片也可不带粘贴密封层直接使用，也能达到良好的密封效果，与齿形组合垫片，波齿复合垫片等相比具有更好的压缩回弹性能尤其是在大尺寸的烟、气管道，低压、高温，或扭曲不平的法兰中，具有更显著的密封效果。
特殊工况应用如极高温，强腐蚀等需特殊材质金属波齿垫片我们也可生产如一些特材可要求：
不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料。
金属波纹复合垫片性能特点：
1.优良的压缩回弹性能，即使在较低的压紧力下也能达到极好的密封性能尤其适合于高温、高压，工况条件交变的场合是传统金属缠绕垫片和金属包覆垫片的理想替代品。
2.金属波纹复合垫片对密封表面不损伤，容易拆卸。
3.使用范围广泛既可用于低温和高温（-200°C~＋700°C），也可用于低压和高压（真空~25Mpa）。由相应的金属骨架材料制造的金属波纹复合垫片可用于大多数腐蚀性流体的场合。
4.金属波纹体部分可以重复使用这对于较大型的垫片或特殊材料的垫片如热交换器垫片等有较重要的意义。
金属波纹复合垫片应用范围：
几乎可用于任何标准工业的密封需求，从标准的管道连接到阏门及大型容器密封（换热器、塔、罐、槽），适用
于高温高压、易燃易爆及有毒的介质流体。在温度压力交变的情况下，金属波纹复合垫片能表现出超群的密封性能。

金属波纹复合垫片结构形式及代号和使用法兰类别：

基本型式	代号	适用的法兰密封面	厚度(mm)
基本型式	代号	适用的法兰密封面	密封体	粘贴层（单面）
基本型	PK-G2010A	榫槽面、凹凸面、平面和凹槽面	1.5-5.0	0.5-1.0
带外环	PK-G2011C	平面或凸面	1.5-5.0	0.5-1.0

金属波纹复合垫片各种非金属材料主要技术参数：

材料	标识代号	温度 ℃	最大工作压力	适用工况	压缩率%	回弹率%	应力松驰率%
膨胀石墨	F.G.	-220--550	250 BAR	腐蚀性介质	18--30	≥17	≤18
聚四氟乙烯	PTFE	-100-- 200	100 BAR	腐蚀性介质	18--30	≥15	≤13
膨胀聚四氟乙烯	EPTFE	-100--260	200 BAR	腐蚀性介质	25--35	≥25	≤13
无石棉材料	NA	-100--350	100 BAR	一般气密性	18--30	≥19	≤28
云母	MICA	-150--800	100 BAR	特高温	18--30	≥19
陶瓷纤维	CER	-200--1090	100 BAR	超高温	18--40	≥19

下表用于对常用金属波纹复合垫片金属骨架的材质选择：

材料名称	缩写标记	硬度(HB)	极限温度(°C)
碳钢（Carbon steel)	CRS	120	-40~+540
304不锈钢	304	130~180	-195~+760
304L不锈钢	304L	130~180	-195~+760
316L不锈钢	316L	130~180	-100~+760
317L不锈钢	317L		-100~+760
321不锈钢	321	130~190	-195~+760
347不锈钢	321		-185~+760
20CB-3(ALLOY 20)	A-20		-185~+1090
HASTELLOY-B2	HAST B	215	-185~+1090
HASTELLOY-C276	HAST C		-185~+1090
INCOLOY-800	IN 800		-100~+870
INCOLOY-825	IN 825		-100~+870
INCONEL-600	INC 600	150	-100~+1090
INCONEL-625	INC 625		-100~+1090
INCONEL-X750	INX		-100~+1090
MONEL-400	MON	150	-130~+820
NICKEL-200(镍）	NI		-195~+760
TITANIUM(钛)	TI	215	-195~+1090

金属波纹复合垫片的尺寸极限偏差：

金属波纹复合垫片外径（mm）		密封面宽度（mm)
尺寸	极限偏差	尺寸	极限偏差	波峰间距
<=260	0 -0.5	<=16	±0.3	3mm
>260-600	0 -0.8	>16-30	±0.5	3mm
>600-1200	0 -1.5	>30	±0.8	4.5mm
>1200-2000	0 -2.0			6.5mm
>2000	0 -2.5			6.5mm

金属波纹复合垫片主要性能参数：

垫片系数	m=3.75
垫片使用压力	≤16MPa
垫片使用温度	-196℃-650℃
最小预紧比压	y=40.8MPa

※客户根据不同使用工况条件选择不同的骨架材料和粘贴层，一般以粘贴层性能为主要参考，如要求耐高温的用石墨，耐腐蚀的用四氟。
