密封垫片的特性
一、垫片的结构型式和种类
1、垫片的结构型式
     工业上使用的平垫片一般由密封元件及内、外加强环组成，密封元件或称垫片本体是阻止泄漏的关键部分。
其常用的材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。此外，密封元件材料也可以是刚性或柔性的金属，通常用于压力和温度较高的场合。对于非金属材料的密封元件，通常插入金属材料予以增强，同时也方便了如石墨等易破碎材料密封元件的制造加工。
     增强材料可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴合在一起。密封元件也可以可设一表面层或抗粘结处理层来增加密封效果和防止法兰密封面粘结。
     外加强环或外环材料均为实体金属，其作用是：对垫片本体的补强和正确定位，防止过紧压缩失去垫片的回弹能力并能够防止垫片松散。外加强环不与密封介质接触，因此不要求耐介质腐蚀，故常常由碳钢材料制成。外加强环还可以与密封元件制成一体，例如金属齿形垫片、波齿复合垫片。
     内加强环或内环接触流体，其材料应能抵御密封介质的腐蚀。内加强环的作用是：防止密封元件与容器或管道法兰之间的空隙，以避免此空隙干扰流体的流动以及由此引起的流体对垫片的冲蚀。在内部流体压力和温度高，内部流体腐蚀和磨蚀激烈，防止流体滞留在法兰间隙，垫片尺寸大或使用凸凹式法兰等场合，则设置内环。

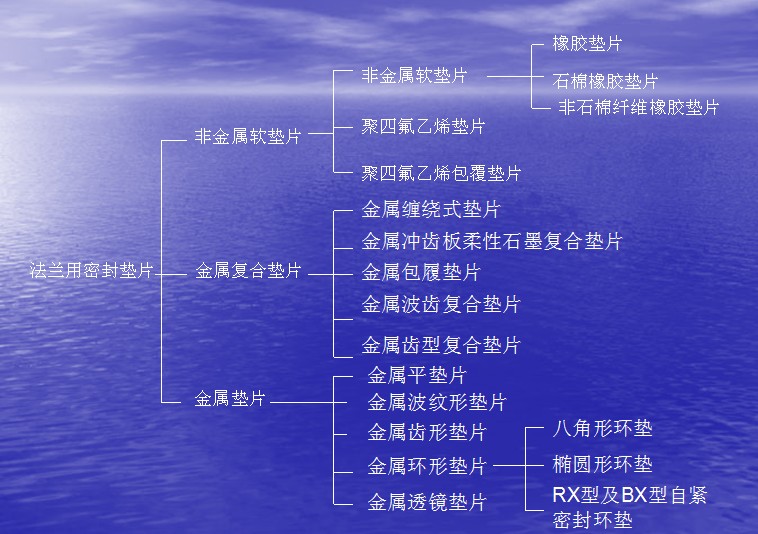

2、垫片的种类

二、非金属垫片
1.石棉垫片：
国产石棉橡胶板使用范围和性能
名称 牌号 表面颜色 横向抗拉强度/MPa 适用条件 标准
压力p/MPa 温度t/℃
石棉橡胶板 XB450 紫色 ≥19.0 ≤6.0 ≤450 GB/T3985-1995
XB350 红色 ≥12.0 ≤4.0 ≤350
XB200 灰色 ≥6.0 ≤1.5 ≤200
耐油石棉橡胶板 NY200 石墨色 ≥26.0 ≤4.0 ≤400 GB/T539-1995
NY250 浅蓝色 ≥9.0 ≤2.5 ≤250
NY150 灰白色 ≥8.0 ≤1.5 ≤150
    石棉垫片材料是由石棉纤维和橡胶、硫磺混合物等组成并为提高强度而混合硫化剂、填充剂、增强剂等，用加热轧锟压缩成型。根据使用目的确定长纤维和短纤维的混合比例、橡胶的类型及其含量。通常用于100℃以下的液体液封时，其压力在4.9MPa以下是合适的。
耐酸石棉在使用前要进行浸渍，浸渍液通常可用以下四种：
石油沥青75%，煤焦油15%，石蜡10%；
变压器油75%，石蜡25%；
煤焦油80-90%，沥青10-20%；
水玻璃
2.橡胶垫片：
     在使用条件不十分苛刻条件下，一般可用合成橡胶垫片。可是在法兰上应有“水线（沟槽）”。
     根据日本石油学会JPI-7S-4-60的规定，石油橡胶垫片的使用基准分为最适宜使用范围和可能适用范围两种。前者使用在绝对不允许泄露及在最高温度、压力下须长时间（约一年）的场所；后者是指即使发生泄露也没有危险和不妨碍生产的场所及在使用温度、压力下可耐较短时间（约半年）的使用范围。
     仅蒸汽用垫片为石棉加天然橡胶，而油品用垫片则尽可能用石棉家合成橡胶垫片。
     橡胶石棉垫片用于水管及压缩空气管道法兰时应涂以鱼油与石墨粉的拌合物，用于蒸汽管道法兰时，应涂以机油与石墨粉的拌合物。
3、聚四氟乙烯类垫片
     在可能的使用温度范围内（-180~250 ℃）内几乎不能被化学药剂和溶剂侵蚀，同时，又可做防电化腐蚀配管的绝缘垫片。
（1）聚四氟乙烯平垫片：一般适用于凸凹面法兰和带水线的法兰，不适用于宽面法兰。多用于耐腐蚀的场合。为了达到良好的密封效果，可在垫片上涂聚四氟乙烯膏。
（2）聚四氟乙烯毡垫片：其化学性质与聚四氟乙烯平垫片相同。但耐泄露性能、耐压缩性比聚四氟乙烯平垫片优越，可用于宽面法兰。其密封的最小预紧比压y为11.77-19.6MPa，使用温度200 ℃、压力为0.98MPa左右。
（3）聚四氟乙烯石棉垫片：具有耐药性、耐溶剂性、非污染性等化学特性的材料，适用于极低温度的液氧、液态空气等。
（4）聚四氟乙烯缓冲垫片：用于温度200~250 ℃ 、压力1.96-2.94MPa的场合。
三、半金属垫片
１、金属缠绕式垫片
     金属缠绕式垫片是由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片。其特性是：压缩、回弹性能好；具有多道密封和一定的自紧功能；对于法兰压紧面的表面缺陷不太敏感，不粘接法兰密封面，容易对中，因而拆卸便捷；可部分消除压力、温度变化和机械振动的影响；能在高温、低压、高真空、冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。为了加强垫片主体和准确定位，设有金属制内环和外环。
     缠绕式垫片按其结构不同可分为四种型式：基本型、带内环型、带定为环型、带内环和定为环型。

垫片型式代号（GB/T4622.1－2003）

垫片型式	代号	适用等法兰密封面形式
基本型	A	榫槽面
带内环型	B	凹凸面
带定为环型	C	平面 突面
带内环和定为环型	D

  垫片材料代号（GB/T 4622.1－2003）

定为环材料		金属带材料		填充带材料		内环
名称	代号	名称	代号	名称	代号	名称	代号
无定为环	0	0Cr13	1	石棉	1	无内环	0
低碳钢	1	0Cr18Ni9	2	柔性石墨	2	低碳钢	1
0Cr18Ni9	2	0Cr17Ni12Mo2	3	聚四氟乙烯	3	0Cr18Ni9	2
		00Cr17Ni14Mo2	4	非石棉纤维	4	0Cr17Ni12Mo2	3
		0Cr25Ni20	5	热陶瓷纤维	5	00Cr17Ni14Mo2	4

缠绕式垫片的选择和使用方法：
a、基本型垫片适用于榫槽面法兰
b、内环型垫片适用于凹凸面法兰
c、定为环型垫片适用于平面和突面法兰
d、内环和定为环型垫片适用于平面和突面法兰
2、金属包石棉垫片
平行金属包石棉垫片：适用于不超过450 ℃的蒸汽、空气、气体、油等管线。
波形金属包石棉垫片：适用于不超过450 ℃的蒸汽管线。
半金属包石棉垫片：适用于450 ℃的蒸汽、空气、气体、油。
特殊金属包石棉垫片：主要用于蒸汽、油等长输管线。
平行双金属包石棉垫片：主要用于高温耐油场合。
四、金属垫片
金属垫片顾名思义就是由金属材质铸成的垫片，它主要用于高温高压管系。例如：合成氨厂合成工段氨合成塔、废热锅炉、循环气预热器之间管系 。

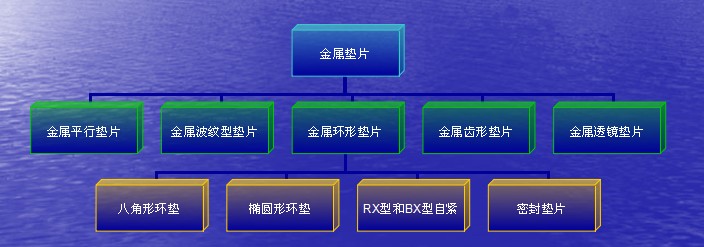

＊金属垫片的分类如下：

＊按照不同的版本有不同的分类，其实质是按照形状分类的。　
1、金属环形垫片
＊金属环形垫片是用金属材料加工成截面为八角形或椭圆形的实体金属垫片，具有径向自紧密封作用。故金属环形垫片是靠与法兰梯槽的内外侧面（主要是外侧面）接触，并通过压紧而形成密封的。
＊椭圆形和八角形垫圈端面为椭圆或者八角形垫圈。由于椭圆形垫是在曲面上线接触，比八角形的面接触密封性能优良。但椭圆形垫片的加工精度高，对严困难，价格也比八角形的高。且不可重复使用。
＊金属环垫适用的公称压力为2.0～42.0MPa。
＊垫片材质的不同，会有不同的工作温度，其应用环境也不同。
2、金属齿形垫片
＊金属齿形垫片密封表面接触区的V形筋形成许多具有压差的空间线接触，所以密封可靠，使用周期长。缺点是在每次更换垫片时，都要对两法兰密封面进行加工，因而费时费力。另外，垫片使用后容易在法兰密封面上留下压痕，故一般用于较少拆卸的部位。
＊金属齿形垫片适用的公称压力为1.6～25.0MPa。
3、“O”型垫片
＊“o”型空心金属环垫用于高温、高压、超真空、超低温的场合和不能使用金属材料的场合。
＊”o“型金属环垫的种类有单纯型、开孔型、充压型。
除了上述的垫片之外，还有平形、波形、透镜形等金属垫片，在这不做一一介绍了。
